行業(yè)知識(shí) | 塑料改性，改的是什么性？方式有哪些？

2024-01-26

“塑料改性”、“改性塑料”等這些詞經(jīng)常被我們掛在嘴邊，那么，塑料改性是什么，改的是什么性呢？

12 (1).jpg

何謂塑料改性？

塑料改性是將通用樹脂通過物理的、化學(xué)的、機(jī)械的方法，改善或增加其功能，在電、磁、光、熱、耐老化、阻燃、機(jī)械性能等方面達(dá)到特殊環(huán)境條件下使用的功能。從原料樹脂的生產(chǎn)到多種規(guī)格及品種的改性塑料母料，為了降低塑料制品的成本，提高其功能性，都會(huì)存在塑料改性技術(shù)。

改性的目的是什么？

塑料表面改性的目的主要可分為兩大類：一類是直接應(yīng)用的改性，另一類是間接應(yīng)用的改性。

（1）直接應(yīng)用的塑料表面改性直接應(yīng)用改性是指可以直接獲得應(yīng)用的一些改性，具體有表面光澤度、表面硬度、表面耐磨性及摩擦性、表面防老化、表面阻燃、表面導(dǎo)電及表面阻隔等。塑料表面這方面的改性近年來開發(fā)應(yīng)用很快，如在塑料阻隔改性方面，表面阻隔改性占有很重要的地位。

（2）間接應(yīng)用的塑料表面改性間接應(yīng)用改性是指為直接應(yīng)用打基礎(chǔ)的一些改性，具體如為改善塑料的粘接性、印刷性及層化性等而進(jìn)行的提高塑料表面張力的改性。例如，以塑料電鍍?yōu)槔唇?jīng)表面處理的塑料品種只有ABS的鍍層牢度能達(dá)到要求；尤其聚烯烴類塑料品種，鍍層牢度十分低，必須進(jìn)行表面改性以提高與鍍層的結(jié)合牢度，方可進(jìn)行電鍍處理。

改性改的是什么性？

塑料改性有其目的，每種需求目的所使用的改性方法均有不同。這里介紹幾種常遇到的改性需求及其使用的改性方法。

改變塑料的密度

（1）降低塑料密度

說降低密度可能你清楚，但是換個(gè)說法你就明白了：讓塑料變輕。降低塑料的密度方法有發(fā)泡改性、添加輕質(zhì)填料及共混輕質(zhì)樹脂三種。塑料制品的發(fā)泡成型是降低其密度的最有效方法。而添加輕質(zhì)添料和共混輕質(zhì)樹脂兩種改性方法，只能小幅度地降低密度，其降幅一般只有50%左右，最低相對(duì)密度只能達(dá)到0.5左右。塑料發(fā)泡制品的密度變化范圍很廣范，相對(duì)密度最低可達(dá)到10-3。

（2）提高塑料密度

提高塑料的密度是使原樹脂相對(duì)密度升高的一種方法，主要為添加重質(zhì)填料和共混重質(zhì)樹脂。添加重質(zhì)填料提高塑料的密度方法主要的填料有金屬粉、重質(zhì)礦物填料；共混重質(zhì)樹脂提高塑料的密度，此種方法提高幅度比較小，一般最高只能達(dá)到50%左右。主要適于一些輕質(zhì)樹脂如PE、PP、PS、EVA、PA1010及PPO等。常加入的重質(zhì)樹脂有：PTFE、FEP、PPS及POM等。

塑料的透明性改進(jìn)

關(guān)于塑料的透明性，在之前的文章中有所介紹，這里只簡單介紹一下。改進(jìn)塑料透明性的原理是利用晶體與透明性的關(guān)系。塑料的透明性大小與其制品的結(jié)晶度大小和結(jié)晶結(jié)構(gòu)有關(guān)，通過控制制品的不同形態(tài)結(jié)構(gòu)，可以改善其透明性。

衡量一種材料的透明性好壞，有許多性能指標(biāo)都需要考慮。常用的指標(biāo)有：透光率、霧度、折光指數(shù)、雙折射及色散等。在上述指標(biāo)中，透光率和霧度二個(gè)指標(biāo)主要表征材料的透光性，而折光指數(shù)、雙折射及色散三個(gè)指標(biāo)主要用于表征材料的透光質(zhì)量。一種好的透明性材料，要求上述性能指標(biāo)優(yōu)異且均衡。

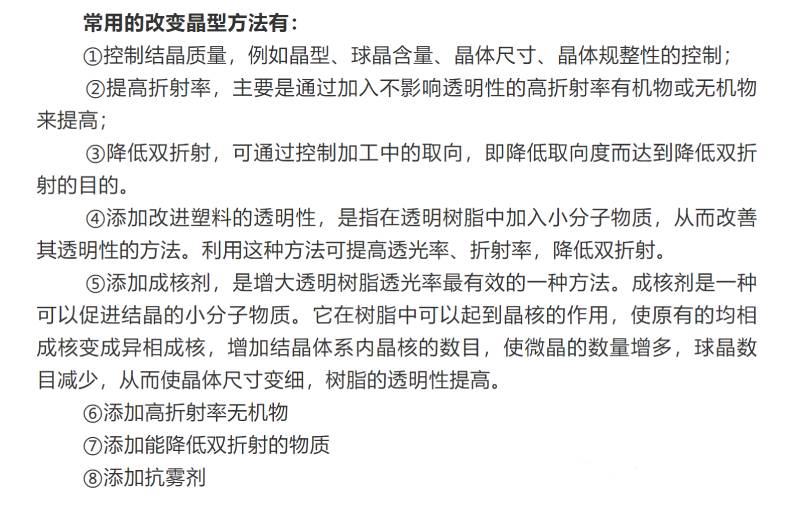

塑料的硬度和柔性改進(jìn)

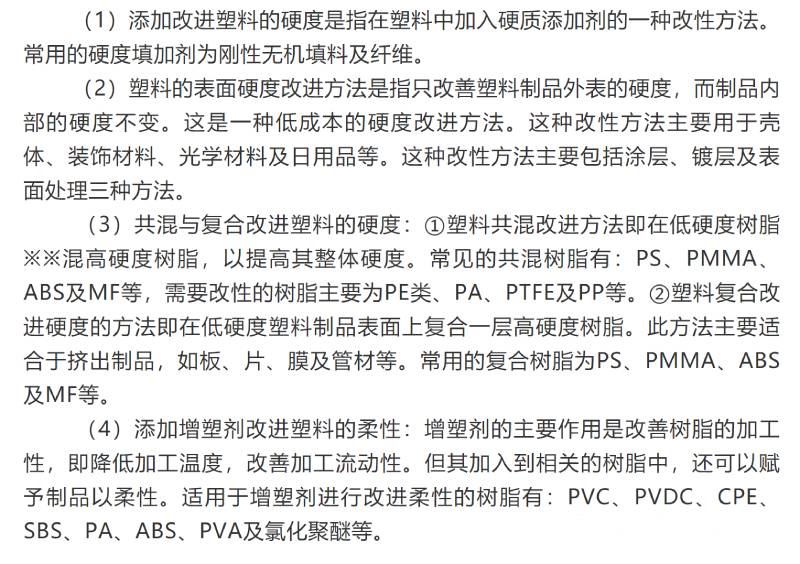

塑料的加工性能改進(jìn)

塑料的加工過程是由塑料原料（樹脂+添加劑）變成具有一定強(qiáng)度制品的過程。熱塑性樹脂和熱固性樹脂其加工過程中所發(fā)生的變化不同。改進(jìn)塑料的加工性能主要集中在：提高樹脂的熱分解溫度；降低樹脂的熔融溫度；改善樹脂的加工流動(dòng)性；改善樹脂的熔體特性。常用改性方法是添加改性，添加增塑劑和潤滑劑。增塑劑可提高聚合物塑性；潤滑劑的作用是降低物料之間及物料和加工設(shè)備表面的磨擦力，從面降低熔體的流動(dòng)阻力，降低熔體粘度，提高熔體的流動(dòng)性，避免熔體與設(shè)備的粘附，提高制品表面的光潔度等。

塑料的增強(qiáng)
