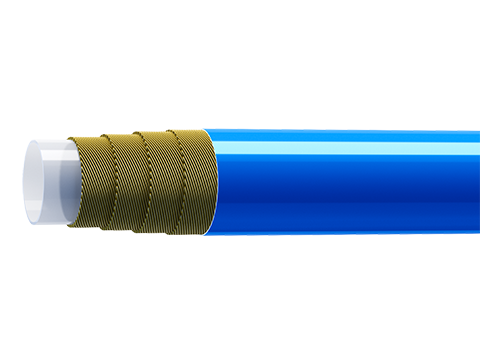

超高壓樹脂軟管W.P.58000PSI,產品及解決方案 -利通科技

數據展示

件號	軟管尺寸		ID			OD		WP
件號	dash	inch	DN	mm	inch	mm	inch	bar	psi
B8S-5-4000	-3	3/16	5	4.7	0.181	16.0	0.630	4000	58000
B8S-8-3800	-5	5/16	8	7.6	0.299	22.0	0.866	3800	55100
B8S-12-3010	-8	1/2	12	12.8	0.504	28.7	1.130	3010	43600

可選軟管接頭

描述	錐度	WP	螺紋F	適用軟管
描述	錐度	psi	螺紋F	適用軟管
1/4"F-BSPP A 1/8"	24-60	22000	1/4"-19GAS	2S-3-1040
1/4"F-BSPP B/A 5/32"	24-60	22000	1/4"-19GAS	2S-4-1200，4S-4-1040
1/4"F-BSPP B/A 5/32"	24-60	22000	1/4"-19GAS	2SH-3-1040
1/4"F-BSPP C 5/32"	24-60	31900	1/4"-19GAS	4SH-4-2200
1/4"F-BSPP A 3/16"	24-60	22000	1/4"-19GAS	2S-5-1040
1/4"F-BSPP A 3/16"	24-60	22000	1/4"-19GAS	2SH-4-1200
1/4"F-BSPP C 3/16"	24-60	26100	1/4"-19GAS	4SH-5-1800
1/4"F-BSPP F/E 3/16"	24-60	40600	1/4"-19GAS	B6S-5-2500，D6S-5-2800
1/4"F-BSPP I/H 3/16"	24-60	40600	1/4"-19GAS	E6SH-5-3200，B8S-5-4000
1/4"F-BSPP B/A 1/4"	24-60	22000	1/4"-19GAS	2S-6-1040，4S-6-1380
1/4"F-BSPP C 1/4"	24-60	24000	1/4"-19GAS	4SH-6-1640
3/8"F-BSPP A 5/16"	24-60	22000	3/8"-19GAS	2S-8-1040
3/8"F-BSPP C/B 5/16"	24-60	22000	3/8"-19GAS	4S-8-1380，4SH-8-1500
1/2"F-BSPP B/A 3/8"	24-60	22000	1/2"-14GAS	2S-10-690，4S-10-1100
1/2"F-BSPP E/C 3/8"	24-60	28000	1/2"-14GAS	4SH-10-1400，B6S-10-2070
1/2"F-BSPP A 1/2"	24-60	18000	1/2"-14GAS	2S-12-690
1/2"F-BSPP G/D/C/B 1/2"	24-60	22000	1/2"-14GAS	4S-12-1040,4SH-12-1300,4SHH-12-1040,A6S-12-1400
1"F-BSPP G/C/A 3/4"	60	18000	1"-11GAS	4S-20-760,4SH-20-1040，A6S-20-1200
1+1/4"F-BSPP C1	60	15000	1+1/4"-11GAS	4SH-25-1040

描述	WP	螺紋F	適用軟管
描述	psi	螺紋F	適用軟管
3/8M-MP C 1/4	22500	3/8-24 UNFLH	4SH-6-1640
9/16M-MP C/B 5/16	22500	9/16-18 UNFLH	4S-8-1380，4SH-8-1500
3/4M-MP C/B 5/16	22500	3/4-16 UNFLH	4S-8-1380，4SH-8-1500
3/4M-MP F/E 5/16	22500	3/4-16 UNFLH	B6S-8-2100，D6S-8-2500，C6S-8-2500
3/4M-MP I/H 5/16	22500	3/4-16 UNFLH	E6SH-8-2800
9/16M-MP A 1/2	22500	9/16-18 UNFLH	2S-12-690
9/16M-MP F/E 1/2	22500	9/16-18 UNFLH	B6S-12-1800，D6S-12-2070
3/4M-MP F/E 1/2	22500	3/4-16 UNFLH	B6S-12-1800，D6S-12-2070
9/16M-MP G/D/C/B 1/2	22500	9/16-18 UNFLH	4S-12-1040,4SH-12-1300, 4SHH-12-1040,A6S-12-1400
3/4M-MP G/D/C/B 1/2	22500	3/4-16 UNFLH	4S-12-1040,4SH-12-1300, 4SHH-12-1040,A6S-12-1400
1M-MP E/G/C/B/A 3/4	22500	1-14 UNSLH	4S-20-760,4SH-20-1040， A6S-20-1200,B6S-20-1400
1M-MP E 1	20000	1-14 UNSLH	B6S-25-1200

描述	WP	螺紋 F	適用軟管
描述	psi	螺紋 F	適用軟管
1/4M-HP B/A 5/32	30000	1/4-28 UNFLH	2S-4-1200.4S-4-1040
114M-HP E/C 5132	58000	1/4-28 UNFLH	4SH-4-2200,B6S-4-2800
3/8M-HP E/C 5/32	58000	3/8-24 UNFLH	4SH-4-2200,B6S-4-2800
9/16M-HP E/C 5/32	58000	9/16-18 UNFLH	4SH-4-2200，B6S-4-2800
1/4M-HP C 3/16	30000	1/4-28 UNFLH	4SH-5-1800
3/8M-HP C 3/16	30000	3/8-24 UNFLH	4SH-5-1800
9/16M-HP C 3/16	30000	9/16-18 UNFLH	4SH-5-1800
1/4M-HP F/E 3/16	45000	1/4-28 UNFLH	B6S-5-2500,D6S-5-2800
1/4M-HP I/H 3/16	58000	1/4-28 UNFLH	E6SH-5-3200.B8S-5-4000
3/8M-HP F/E 3/16	45000	3/8-24 UNFLH	B6S-5-2500.D6S-5-2800
3/8M-HP I/H 3/16	58000	3/8-24 UNFLH	E6SH-5-3200.B8S-5-4000
9/16M-HP F/E 3/16	45000	9/16-18 UNFLH	B6S-5-2500.D6S-5-2800
9/16M-HP I/H 3/16	58000	9/16-18 UNFLH	E6SH-5-3200，B8S-5-4000
9/16M-HP B/A 1/4	24000	9/16-18 UNFLH	2S-6-1040.4S-6-1380
3/8M-HP C 1/4	30000	3/8-24 UNFLH	4SH-6-1640
3/8M-HP F 1/4	46400	3/8-24 UNFLH	D6S-6-2800
9/16M-HP F 1/4	46400	9/16-18 UNFLH	D6S-6-2800
9/16M-HP C/B 5/16	30000	9/16-18 UNFLH	4S-8-1380.4SH-8-1500
3/8M-HP F/E 5/16	40000	3/8-24 UNFLH	B6S-8-2100,C6S-8-2500,D6S-8-2500
3/8M-HP I/H 5/16	46400	3/8-24 UNFLH	E6SH-8-2800.B8S-8-3800
9/16M-HP F/E 5/16	40000	9/16-18 UNFLH	B6S-8-2100.C6S-8-2500.D6S-8-2500
9/16M-HP 15/16	55100	9/16-18 UNFLH	E6SH-8-2800，B8S-8-3800
9/16M-HP E/C 3/8	40000	9/16-18 UNFLH	4SH-10-1400，B6S-10-2070
9/16M-HP G/D/C/B 1/2	22000	9/16-18 UNFLH	4S-12-1040,4SH-12-1300 4SHH-12-1040,A6S-12-1400
9/16M-HP I/H 1/2	36500	9/16-18 UNFLH	E6SH-12-2500
9/16M-HP F/E 1/2	30000	9/16-18 UNFLH	B6S-12-1800，D6S-12-2070

描述	WP	螺紋F	適用軟管
描述	psi	螺紋F	適用軟管
24x1.5F-DKOS B/A 5/32"	30000	M24x1.5	2S-4-1200，4S-4-1040
24x1.5F-DKOS B/A 5/32"	30000	M24x1.5	2SH-3-1040
24x1.5F-DKOS A 3/16"	30000	M24x1.5	2S-5-1040
24x1.5F-DKOS A 3/16"	30000	M24x1.5	2SH-4-1200
20x1.5F-DKOS C 3/16"	30000	M20x1.5	4SH-5-1800
18x1.5F-DKOS B/A 1/4"	24000	M18x1.5	2S-6-1040，4S-6-1380
22x1.5F-DKOS B/A 1/4"	24000	M20x1.5	2S-6-1040，4S-6-1380
24x1.5F-DKOS B/A 1/4"	24000	M22x1.5	2S-6-1040，4S-6-1380
18x1.5F-DKOS C 1/4"	30000	M24x1.5	4SH-6-1640
20x1.5F-DKOS A 5/16"	30000	M18x1.5	2S-8-1040
24x1.5F-DKOS A 5/16"	30000	M20x1.5	2S-8-1040
20x1.5F-DKOS B 5/16B	40000	M24x1.5	4S-8-1380，4SH-8-1500
22x1.5F-DKOS C/B 5/16"	40000	M20x1.5	4S-8-1380，4SH-8-1500
24x1.5F-DKOS C/B 5/16"	40000	M22x1.5	4S-8-1380，4SH-8-1500
24x1.5F-DKOS F/E 5/16"	40000	M24x1.5	B6S-8-2100，D6S-8-2500
24x1.5F-DKOS I/H 5/16"	46400	M24x1.5	E6SH-8-2800，B8S-8-3800
22x1.5F-DKOS B/A 3/8"	28000	M22x1.5	2S-10-690，4S-10-1100
24x1.5F-DKOS B/A 3/8"	28000	M24x1.5	2S-10-690，4S-10-1100
22x1.5F-DKOS E/C 3/8"	30000	M22x1.5	4SH-10-1400，B6S-10-2070
24x1.5F-DKOS E/C 3/8"	30000	M24x1.5	4SH-10-1400，B6S-10-2070
22x1.5F-DKOS A 1/2"	18000	M22x1.5	2S-12-690
24x1.5F-DKOS A 1/2"	18000	M24x1.5	2S-12-690
22x1.5F-DKOS G/D/C/B 1/2"	22000	M22x1.5	4S-12-1040,4SH-12-1300,4SHH-12-1040,A6S-12-1400
24x1.5F-DKOS G/D/C/B 1/2"	22000	M24x1.5	4S-12-1040,4SH-12-1300,4SHH-12-1040,A6S-12-1400
24x1.5F-DKOS F/E 1/2"	30000	M24x1.5	B6S-12-1800，D6S-12-2070
24x1.5F-DKOS I/H 1/2"	43000	M24x1.5	E6SH-12-2500，B8S-12-3010
36x2F-DKOS E/G/C/B/A 3/4"	24000	M36x2	4S-20-760,4SH-20-1040,A6S-20-1200,B6S-20-1400
42x2F-DKOS E/C 1"	22000	M42x2	4SH-25-1040，B6S-25-1200

描述	WP	螺紋 F	適用軟管
描述	psi	螺紋 F	適用軟管
14X1.5M-HP MET F/E 3/16	45000	M14X1.5LH	B6S-5-2500，D6S-5-2800
14X1.5M-HP MET I/H 3/16	58000	M14X1.5LH	E6SH-5-3200，B8S-5-4000
14X1.5M-HP MET F 1/4	46400	M14X1.5LH	D6S-6-2800
14X1.5M-HP MET F/E 5/16	40000	M14X1.5LH	B6S-8-2100，D6S-8-2500，C6S-8-2500
14X1.5M-HP MET I/H 5/16	55100	M14X1.5LH	E6SH-8-2800，B8S-8-3800
18X1.5M-HP MET F/E 1/2	30000	M18X1.5LH	B6S-12-1800，D6S-12-2070
18X1.5M-HP MET I/H 1/2	43000	M18X1.5LH	E6SH-12-2500，B8S-12-3010

描述	WP	螺紋F	適用軟管
描述	psi	螺紋F	適用軟管
9/16 F-TYPE MB/A 5/32	30000	9/16-18 UNF	2S-4-1200，4S-4-1040
9/16 F-TYPE ME/C 5/32	58000	9/16-18 UNF	4SH-4-2200,B6S-4-2800
9/16 F-TYPE MA 3/16	30000	9/16-18 UNF	2S-5-1040
9/16 F-TYPE MC 3/16	30000	9/16-18 UNF	4SH-5-1800
9/16 F-TYPE MF/E 3/16	45000	9/16-18 UNF	B6S-5-2500，D6S-5-2800
9/16 F-TYPE MI/H 3/16	58000	9/16-18 UNF	E6SH-5-3200，B8S-5-4000
9/16 F-TYPE MB/A 1/4	24000	9/16-18 UNF	2S-6-1040,4S-6-1380
9/16 F-TYPE MC 1/4	30000	9/16-18 UNF	4SH-6-1640
9/16 F-TYPE MF 1/445000	45000	9/16-18 UNF	D6S-6-2800
3/4 F-TYPE MA 5/16 SS	22000	3/4-16 UNF	2S-8-1040
3/4 F-TYPE MC/B 5/16	22000	3/4-16 UNF	4S-8-1380，4SH-8-1500
3/4 F-TYPE MF/E 5/16	40000	3/4-16 UNF	B6S-8-2100，D6S-8-2500，C6S-8-2500
7/8 F-TYPE MF/E 5/16	40000	7/8-14 UNF	B6S-8-2100，D6S-8-2500，C6S-8-2500
3/4 F-TYPE MI/H 5/16	46400	3/4-16 UNF	E6SH-8-2800,B8S-8-3800
7/8 F-TYPE MI/H 5/16	46400	7/8-14 UNF	E6SH-8-2800，B8S-8-3800
1+1/8 F-TYPE MI/H 5/16	46400	1+1/8-12 UNF	E6SH-8-2800,B8S-8-3800
3/4 F-TYPE MB/A 3/8 SS	22000	3/4-16 UNF	2S-10-690，4S-10-1100
3/4 F-TYPE MC 3/8	22000	3/4-16 UNF	4SH-10-1400
1 F-TYPE MA 1/2	18000	1-12 UNF	2S-12-690
1 F-TYPE MF/E 1/2	30000	1-12 UNF	B6S-12-1800，D6S-12-2070
1 F-TYPE EMG/D/C/B 1/2	22000	1-12 UNF	4S-20-760,4SH-12-1300， 4SHH-12-1040,A6S-12-1400
1 F-TYPE MI/H 1/2	43000	1-12 UNF	E6SH-12-2500，B8S-12-3010
1+5/16 F-TYPE ME/G/C/B/A 3/4	24000	1+5/16-12 UN	4S-20-760,4SH-20-1040， A6S-20-1200,B6S-20-1400
1+5/16 F-TYPE MCI	22000	1+5/16-12 UN	4SH-25-1040

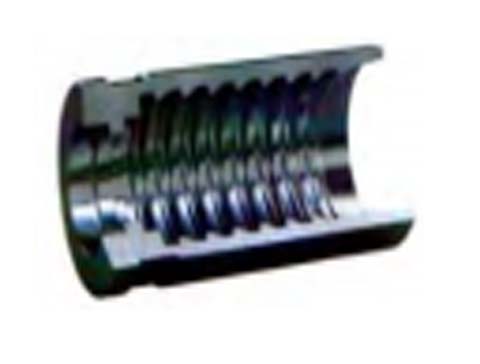

專用套筒

LT799B 8S

描述	軟管規格		C	D	L
	DN	inches	mm	mm	mm
3/16 LT799B 8S	5	3/16	26.1	16.8	69.0
5/16 LT799B 8S	8	5/16	32.7	23.5	69.0
1/2 LT799B 8S	12	1/2	38.6	31.4	75.0

產品介紹

產品應用

油氣及海洋

應用于化學品壓注、海底液壓元件控制、海底井控等，可供超長管線。
水射流

應用于壓力達4000bar(58000 psi)的使用環境,如超高壓水刀射流破拆(鋼筋混凝土拆除等)、管線切割、紙張或鋼鐵切割以及需要超高壓的工業清洗,如貯罐和容器清洗、表面處理、建筑物表面清洗、除漆等。
螺栓預緊

應用于陸地及海上螺栓預緊系統及液壓扭矩扳手等。
壓力試驗設備

應用于閥、工具.控制面板、維修設備等的控制。
換熱器

應用于小口徑換熱器管的清洗等。

壓力色標

利通科技超高壓樹脂軟管采用國際通用的顏色標識對壓力等級做出區分，便于用戶辨識，降低安全風險

10000psi - 690bar
15,000psi-1034bar
20,000psi-1379bar
30,000psi-2068bar
40,000psi-2758bar
55,000psi-3792bar

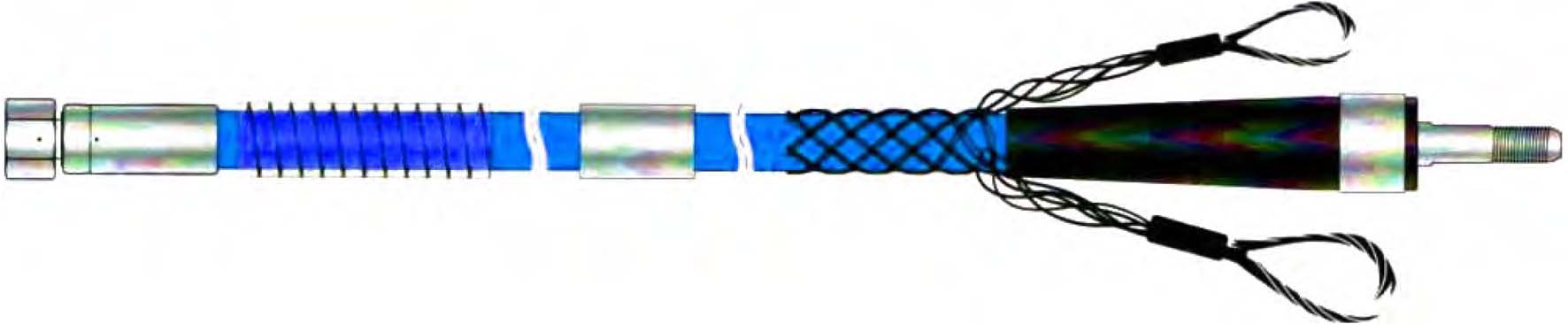

定制軟管總成

軟管總成由超高壓樹脂軟管、連接件和配套附件裝配而成,由于其多在超高壓的環境下使用,裝配的專業度對超高壓樹脂軟管總成的安全性及使用性能起著決定性作用。

利通科技將用戶的使用體驗視為生命,從軟管、連接件、配件到半成品、總成成品檢驗,每一根合格出廠的超高壓樹脂軟管總成都經歷了層層把關。利通科技對精益生產的實施及精益理念的貫徹也絕不容許有不良品流入市場。

選擇合適的產品

與利通科技其他軟管產品的選型一樣,您可以從以下幾個方面選擇合適的產品型號:

工作壓力 : 由產品的使用工況所決定的最大工作壓力、脈沖、以及要求的安全系數等;

使用溫度 : 包括介質最高/最低使用溫度及環境最高/最低溫度等;

使用介質 : 介質的物理及化學性能等將對軟管材質的選擇產生決定性的影響;

應用環境的特殊要求 : 某些特定的使用環境會對產品的耐磨度、耐老化性能、耐曲撓性能、耐脈沖性能、彎曲半徑等提出特殊要求(請咨詢我們的業務人員提供最佳解決方案);

連接件選型 : 選擇合適的連接件是生產合格總成產品的前提,根據設備的設計需求對連接件進行有效選擇(或設計)將極大的提高總成產品的生產效率。

保護套

透明PVC保護套或者惡劣環境所需的帶有纏繞鋼絲加強的超強保護套。注意:軟管保護套不能作為操作人員的保護設施使用。
不銹鋼抓環

抓環的扣壓有設定距離要求。在使用利通科技熱塑管進行換熱器清洗時,抓環可以為操作人員提供幫助。
軟管防脫扣

防脫扣在軟管意外脫接時將高壓管牢牢拴住,防止操作人員或設備受到傷害。強烈建議在高壓應用環境中配置。拉伸強度范圍1372KN到2477KN。
限彎節

限彎節可有效的預防惡劣操作條件下軟管和接頭連接處因扭曲產生泄露、破裂等問題。

證書

利通科技先后通過的產品認證包括安標(MA)、MSHA、美國石油協會API產品認證API-16C和API-7K、美國船級社ABS產品認證(石油鉆采裝備及鋼絲編織橡膠軟管總成)及型式認可(石油鉆采裝備)、挪威船級社DNV型式認可(LTSA699)、俄羅斯GOST石油認證、勞氏防火認證等,已通過的管理體系認證包括DNV質量管理體系(符合標準GB/T19001-2016/ISO 9001:2015)、石油天然氣行業制造類組織的質量管理體系(符合標準API SpecificationQ1)、環境管理體系(符合標準GB/T24001-2016/ISO14001:2015)、武器裝備質量管理體系(符合標準GJB9001C-2017)和兩化融合管理體系(GB/T 23001-2017)等。利通科技檢測中心自2016年起獲CNAS認可,設有脈沖實驗室、爆破實驗室、耐火實驗室、鹽霧實驗室等近二十個實驗室,檢測結果被認定具有客觀性、準確性及權威性。

相關產品

LT795

超高壓樹脂軟管W.P.10000PSI

壓力范圍：690bar(10000psi)
內膠層：尼龍
增強層：四層鋼絲纏繞
外膠層：黑色或彩色聚氨酯
溫度范圍：-40℃ 至 +100℃（-40℉ 至 +212℉）

立即咨詢

LT796

超高壓樹脂軟管W.P.14500PSI

壓力范圍：1000bar(14500psi)
內膠層：尼龍
增強層：四層高強超柔鋼絲纏繞
外膠層：黑色或彩色聚氨酯
溫度范圍：-40℃ 至 +100℃（-40℉ 至 +212℉）

立即咨詢

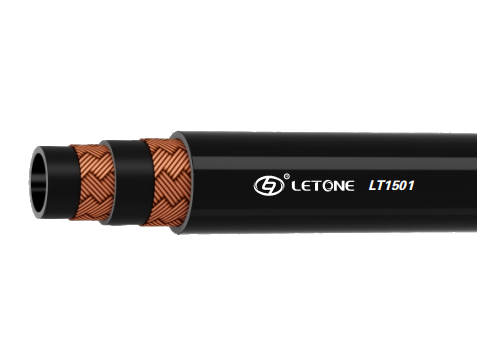

LT1501
