沖擊力作用位置不同 淺談頂錘式和潛孔式鉆機
2017-06-28
在露天采礦、礦山、建筑施工過程中，鉆機發揮了不可替代的作用，承擔了鉆孔爆破、地下隧道掘進環節的重任。按照沖擊方式不同，最常見的鉆機有頂錘式和潛孔式兩種形式，那大家對這兩種類型鉆機知多少呢?今天就跟甲友們簡單聊一聊。

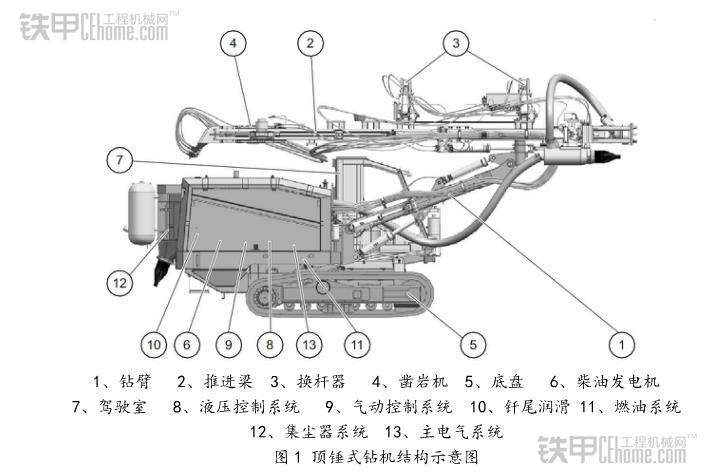

頂錘式鉆機的結構
先來說說來頂錘式鉆機的結構，它主要是由鉆臂、鉆桿推進粱、換桿器、鑿巖機、液壓控制系統、燃油系統、底盤、駕駛室等結構組成。其一般工作在需要鉆孔爆破的石礦，在分割石材、開挖建筑基底等場地也有所應用。

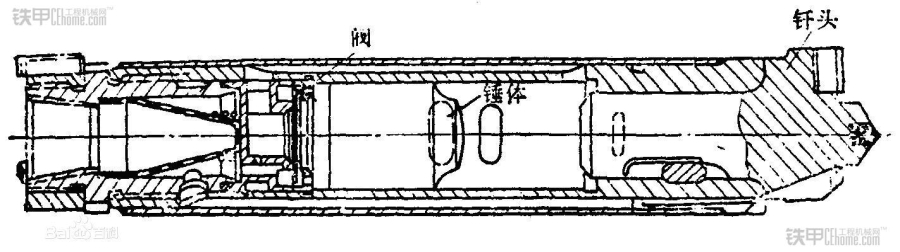

潛孔鉆沖擊器
潛孔鉆機由回轉機構、升降機構、推壓機構、支承機構和沖擊機構等部分組成。鑿巖作業中使沖擊器潛入孔內，以減小由于釬桿傳遞沖擊功所造成的能量損失，以此減小孔深對鑿巖效率的影響。
單單從外觀方面，第一眼很難分辨出頂錘和潛孔式的區別。實際上兩者最大的區別在于沖擊力作用的位置上有所不同，正因如此才有兩種形式的出現。

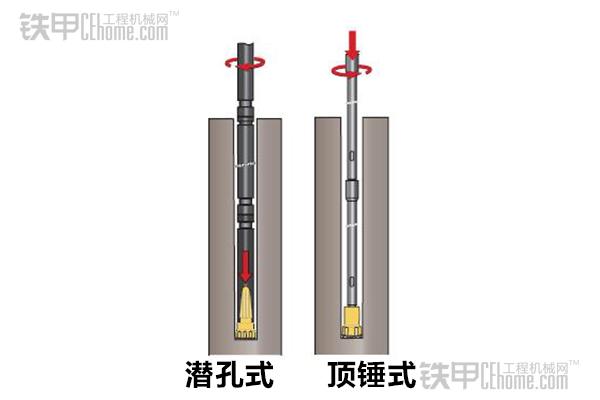

從上圖就能形象的看出兩者的區別，左邊為潛孔式，沖擊力直接作用于鉆頭尾部，也就是我們所說的鉆頭;右圖為頂錘式，一般是以鑿巖機提供的錘擊力傳遞給孔底的鉆頭破碎巖石，沖擊力作用在鉆桿的頂部。

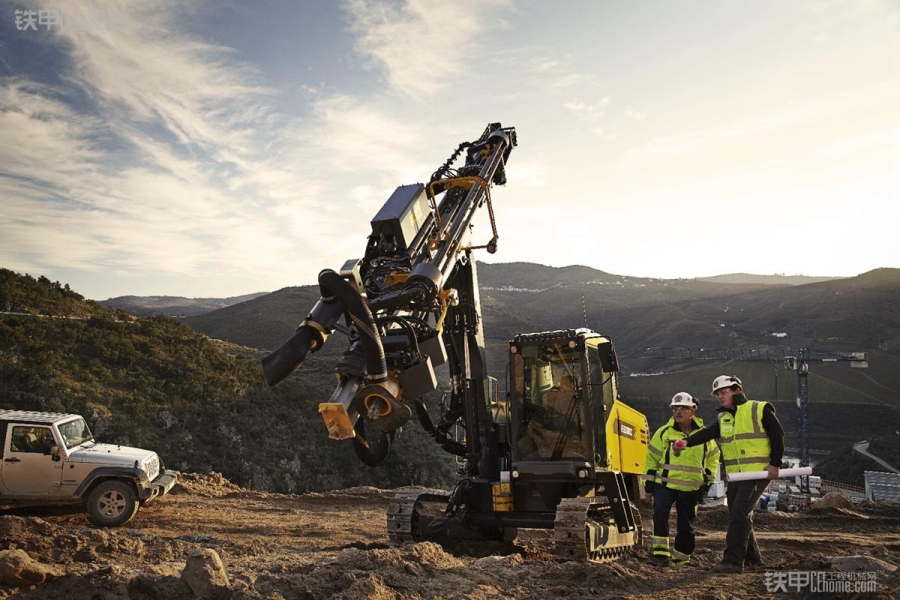

FlexiROC T35液壓頂錘式鉆機
頂錘式比潛孔式出現的時間要早，頂錘式應用范圍比較廣泛，頂錘式能夠鉆很小的孔，并且可以采用液壓沖擊器，達到較高的效率和鉆進速度。其主要特點是適合小孔徑，在小孔和潛孔應用上，如打隧道、錨固、裝飾石材、建筑等，頂錘式比較受歡迎。
此外由于鉆桿要承受推進力、旋轉扭矩外，還要承受沖擊波的作用，所以也較易偏斜?？偟膩碚f頂錘式鉆機的設計、制造難度比潛孔式要大的多。

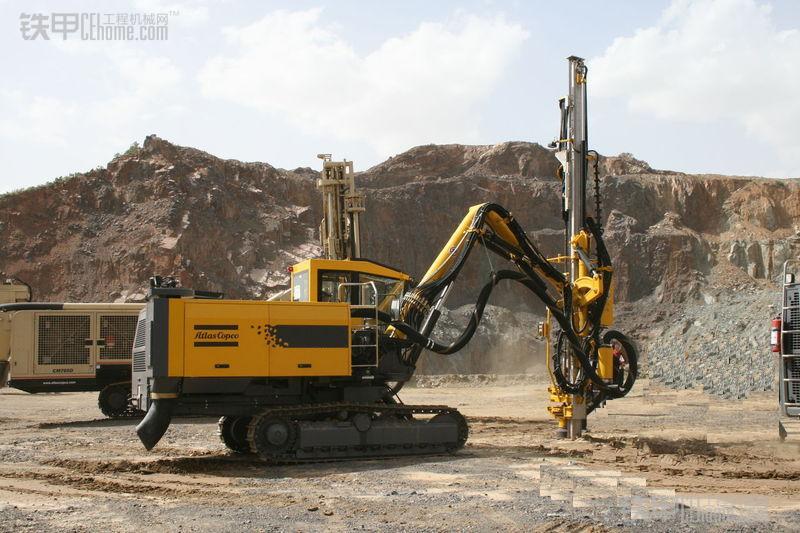

SmartROC D65潛孔鉆機
潛孔式的潛孔錘在孔底部，因此孔徑不能太小，這種鉆機的一大特點就是適合大孔徑的鉆進，尤其是200兆帕以上的硬巖，而頂錘式比較適合在硬度在200兆帕以下的巖石作業。
如今，隨著技術水平的不斷提升，出現了不少的新型鉆機，在礦山的鉆孔施工中繼續承擔著自己的使命。(本文來自鐵甲工程機械網)
