超級大力神 EXCEEDS ISO18752-AC/BC/CC,液壓軟管 -利通科技

數據展示

型號	ISO18752 699 SAR			軟管內徑	軟管外徑	工作壓力（MPa)	最小爆破壓力（MPa)	最小彎曲半徑	重量（kg/m)	接頭系列
型號	6992標準管	6992耐磨管AARR	6992超耐磨管	軟管內徑	軟管外徑	工作壓力（MPa)	最小爆破壓力（MPa)	最小彎曲半徑	重量（kg/m)	接頭系列
SA6992-1/4"-1	AC	AC	AC	6.3	13.4	25	100	40	0.219	31系列
SA6992-5/16"-1	AC	AC	AC	8.0	15.2	25	100	55	0.277	31系列
SA6992-3/8"-1	AC	AC	AC	10.0	17.4	21	84	65	0.33	31系列
SA6992-1/2"-4	AC	AC	AC	13.0	22.2	25	100	110	0.658	31系列
SA6992-5/8"-4	AC	AC	AC	16.0	25.4	25	100	130	0.771	31系列
SA6992-3/4"-4	BC	CC	CC	19.0	28.4	25	100	160	0.939	31系列
SA6992-1"-4	BC	CC	CC	25.0	35.3	21	84	210	1.247	31系列
SA6992-1?1/4"-4	CC	CC	CC	32.0	43.5	21	84	250	1.874	31系列
SA6992-1?1/2"-4	CC	CC	CC	38.0	49.50	17.5	70	300	2.127	31系列
SA6992-2"-4	CC	CC	CC	51.0	62.5	17.5	70	610	2.848	31系列

無標題文檔

產品介紹

字條樣式

產品特征

低彎曲：全系列軟管平均最小彎曲半徑低于ISO18752C類標準34%（注：C類標準指ISO18752標準中的緊湊型類別），便于安裝，節省裝備空間；

高壓力：壓力均符合/超過ISO18752AC/BC/CC/DC標準；

?壽命：脈沖性能強大，全系列軟管脈沖次數均超過100萬次，極大的延了軟管的使用壽命。

超級大力神低彎曲系列軟管與ISO18752標準參數對比
等級	ISO18752標準溫度	ISO18752標準脈沖壓力	ISO18752標準最小脈沖	超級大力神最小脈沖
AC	100℃（212℉）	133%	20萬次	100萬次
BC	100℃（212℉）	133%	50萬次	100萬次
CC	120℃（250℉）	133%	50萬次	100萬次
DC	120℃（250℉）	133%	100萬次	100萬次

型號選擇

超級大力神低彎曲系列的便利性主要體現在三個方面：

1、有明顯的壓力分級，易于查找型號；

超級大力神低彎曲系列軟管壓力選擇表
軟管內徑軟管型號	1/4”	5/16”	3/8”	1/2”	5/8”	3/4”	1”	1 1/4”	1 1/2”	2”
LTSA6991	—	—	—	18	15	14	14	14	9	8
LTSA6992	25	25	25	—	25	25	21	21	17.5	17.5
LTSA5991	—	—	—	28	28	28	28	28	28	28
LTSA5992	40	35	35	35	35	35	35	35	35	35
LTSA5993	45	45	45	45	42	42	42	42	42	42

2、僅需從三個接頭系列中挑選相應型號; 注：31即軟管接頭31系列；41即軟管接頭41系列；61即軟管接頭61系列。

超級大力神低彎曲系列接頭系列選擇表
軟管內徑軟管型號	1/4”	5/16”	3/8”	1/2”	5/8”	3/4”	1”	1 1/4”	1 1/2”	2”
LTSA6991	—	—	—	31	31	31	31	31	31	31
LTSA6992	31	31	31	—	31	31	31	31	31	31
LTSA5991	—	—	—	31	31	41	41	41	41	41
LTSA5992	31	31	31	41	41	41	41	41	61	61
LTSA5993	41	41	41	41	41	41	41	61	61	61

3、采用一體式免剝膠接頭（31及41系列）及分體式接頭（61系列） 注：一體式免剝膠及分體式接頭配套使用利通自研氫化丁腈密封件，無限接近零泄漏的密封目標。

一體式免剝膠接頭(31及41系列)

1)免除了剝膠過或過短造成的軟管扣壓問題；
2)節省人力，方便操作；
3)一種接頭適用于多種軟管；
4)扣壓后整潔美觀。

分體式接頭（61系列)

1)靈活性更強，接頭及套筒選擇更為豐富；
2)可根據現有庫存分開采購接頭及套筒。

定制化軟管外層

以EN853:2015為檢驗依據，根據GB/T12721-2007/ISO6945：1991檢驗標準中規定的方法對超級大力神低彎曲軟管系列外層在25N重力下進行頻率為1.25HZ的往復磨耗試驗，對比循環次數2000次下的外層材料質量損失，將超級大力神低彎曲軟管外層分為以下三種：

標準外層：耐油、耐磨、耐天候的合成橡膠；
耐磨AR（AbrasionResistance）外層：耐磨質量損失是標準管外層的1/7，即，其耐磨系數是標準外層的7倍。耐磨AR外層軟管適用于相對惡劣的使用環境；
超耐磨SAR（Super>AbrasionResistance>）外層：采用UHMWPE外附層，循環次數2000次下的外層材料質量損失為0。超耐磨SAR外層軟管適用于極端惡劣的使用環境。

產品認證

相關產品

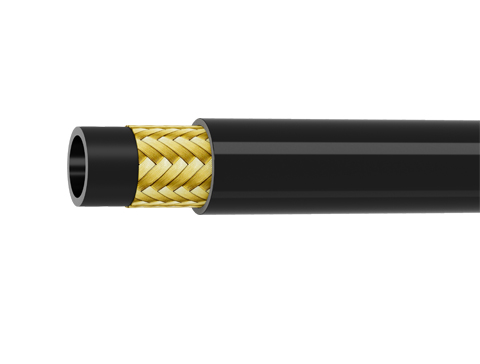

LT684

耐熱油鋼絲編織橡膠軟管

內層：黑色耐熱油合成橡膠
增強層：一層或兩層編織的超柔高強鋼絲
外層：黑色耐油、耐天候、耐磨合成橡膠
溫度范圍：-40℃ 至 +135℃（-40℉ 至 +275℉）

立即咨詢

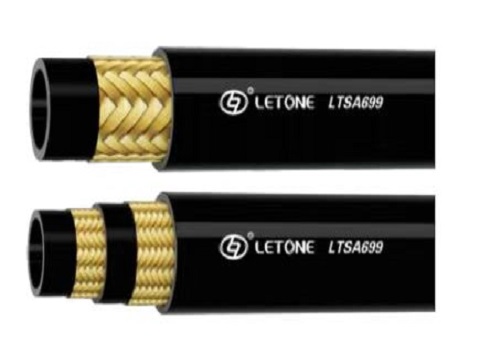

LTSA699

ExceedsIS018752-BC超級大力神鋼絲編織液壓軟管

內膠層:氯丁/丁睛合成橡膠
增強層:一層或兩層編織的高強超柔鋼絲，一層編織脈沖超30萬次，兩層編織脈沖超50萬次
外膠層:免剝耐油、耐磨、耐天候合成橡膠
溫度范圍:-40°C~+121°C(-40°F~+250°F);-55°C~+100C(-67°F~+212°F)

立即咨詢

LT SA6992

超級大力神 EXCEEDS ISO18752-AC/BC/CC

內膠層：丁腈或氯丁合成橡膠，適用于可生物降解的液壓油
增強層：一層或兩層鋼絲編織（1/4" ?3/8"），脈沖≥30萬次
              四層鋼絲纏繞（1/2"?2"），脈沖≥100萬次
外膠層：:標準管:免剝耐磨、耐天候合成橡膠
              耐磨管:免剝高耐磨、耐天候合成橡膠
              超耐磨管:免剝超耐磨、耐天候UHMWPE可取代塑料護套,防護高效,裝配簡便。
溫度范圍：-40℃ 至 +100℃（-40℉ 至 +212℉）
               -40℃至 +121℃（-40℉至 +250℉）

立即咨詢

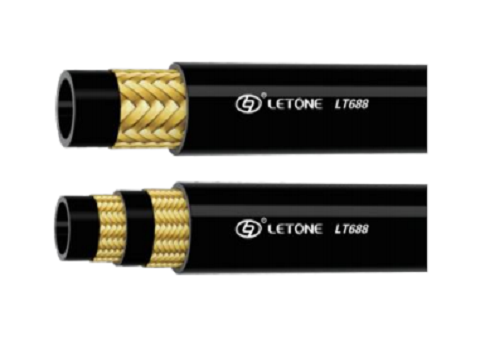

LT688

SAE 100R17鋼絲編織液壓軟管
