超級大力神 EXCEEDS ISO18752-BC/CC,液壓軟管 -利通科技

數據展示

型號	ISO18752			軟管內徑	軟管外徑	工作壓力（MPa)	最小爆破壓力（MPa)	最小彎曲半徑	重量（kg/m)	接頭系列
型號	5991標準管	5991AR耐磨管AR	5991SAR超耐磨管	軟管內徑	軟管外徑	工作壓力（MPa)	最小爆破壓力（MPa)	最小彎曲半徑	重量（kg/m)	接頭系列
SA5991-1/2"-4	BC	CC	CC	13.0	22.2	28	112	110	0.706	31系列
SA5991-5/8"-4	BC	CC	CC	16.0	25.4	28	112	130	0.825	31系列
SA5991-3/4"-4	CC	CC	CC	19.0	28.4	28	112	160	0.945	41系列
SA5991-1"-4	CC	CC	CC	25.4	35.7	28	112	225	1.453	41系列
SA5991-1 1/4"-4	CC	CC	CC	32.0	44.0	28	112	285	2.101	41系列
SA5991-1 1/2"-4	CC	CC	CC	38.0	51.5	28	112	480	2.706	41系列
SA5991 -2"-4	CC	CC	CC	51.0	65.5	28	112	650	4.302	41系列

無標題文檔

產品介紹

字條樣式

產品特征

低彎曲：全系列軟管平均最小彎曲半徑低于ISO18752C類標準34%（注：C類標準指ISO18752標準中的緊湊型類別），便于安裝，節省裝備空間；

高壓力：壓力均符合/超過ISO18752AC/BC/CC/DC標準；

?壽命：脈沖性能強大，全系列軟管脈沖次數均超過100萬次，極大的延了軟管的使用壽命。

超級大力神低彎曲系列軟管與ISO18752標準參數對比
等級	ISO18752標準溫度	ISO18752標準脈沖壓力	ISO18752標準最小脈沖	超級大力神最小脈沖
AC	100℃（212℉）	133%	20萬次	100萬次
BC	100℃（212℉）	133%	50萬次	100萬次
CC	120℃（250℉）	133%	50萬次	100萬次
DC	120℃（250℉）	133%	100萬次	100萬次

型號選擇

超級大力神低彎曲系列的便利性主要體現在三個方面：

1、有明顯的壓力分級，易于查找型號；

超級大力神低彎曲系列軟管壓力選擇表
軟管內徑軟管型號	1/4”	5/16”	3/8”	1/2”	5/8”	3/4”	1”	1 1/4”	1 1/2”	2”
LTSA6991	—	—	—	18	15	14	14	14	9	8
LTSA6992	25	25	25	—	25	25	21	21	17.5	17.5
LTSA5991	—	—	—	28	28	28	28	28	28	28
LTSA5992	40	35	35	35	35	35	35	35	35	35
LTSA5993	45	45	45	45	42	42	42	42	42	42

2、僅需從三個接頭系列中挑選相應型號; 注：31即軟管接頭31系列；41即軟管接頭41系列；61即軟管接頭61系列。

超級大力神低彎曲系列接頭系列選擇表
軟管內徑軟管型號	1/4”	5/16”	3/8”	1/2”	5/8”	3/4”	1”	1 1/4”	1 1/2”	2”
LTSA6991	—	—	—	31	31	31	31	31	31	31
LTSA6992	31	31	31	—	31	31	31	31	31	31
LTSA5991	—	—	—	31	31	41	41	41	41	41
LTSA5992	31	31	31	41	41	41	41	41	61	61
LTSA5993	41	41	41	41	41	41	41	61	61	61

3、采用一體式免剝膠接頭（31及41系列）及分體式接頭（61系列） 注：一體式免剝膠及分體式接頭配套使用利通自研氫化丁腈密封件，無限接近零泄漏的密封目標。

一體式免剝膠接頭(31及41系列)

1)免除了剝膠過 或過短造成的軟管扣壓?jiǎn)栴}；
2)節省人力，方便操作；
3)一種接頭適用于多種軟管；
4)扣壓后整潔美觀。

分體式接頭（61系列)

1)靈活性更強，接頭及套筒選擇更為豐富；
2)可根據現有庫存分開采購接頭及套筒。

定制化軟管外層

以EN853:2015為檢驗依據，根據GB/T12721-2007/ISO6945：1991檢驗標準中規定的方法對超級大力神低彎曲軟管系列外層在25N重力下進行頻率為1.25HZ的往復磨耗試驗，對比循環次數2000次下的外層材料質量損失，將超級大力神低彎曲軟管外層分為以下三種：

標準外層：耐油、耐磨、耐天候的合成橡膠；
耐磨AR（AbrasionResistance）外層：耐磨質量損失是標準管外層的1/7，即，其耐磨系數是標準外層的7倍。耐磨AR外層軟管適用于相對惡劣的使用環境；
超耐磨SAR（Super>AbrasionResistance>）外層：采用UHMWPE外附層，循環次數2000次下的外層材料質量損失為0。超耐磨SAR外層軟管適用于極端惡劣的使用環境。

產品認證

相關產品

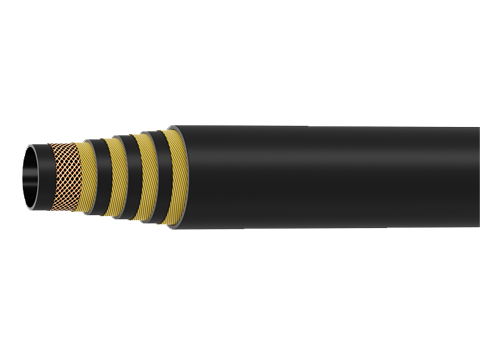

LT SA5991

超級大力神 EXCEEDS ISO18752-BC/CC

內膠層：丁睛或氯丁合成橡膠，適用于可生物降解的液壓油
增強層：四層纏繞的超強高柔鋼絲，脈沖>100萬次
外膠層：標準管:免剝耐磨、耐天候合成橡膠
耐磨管:免剝高耐磨、耐天候合成橡膠
超耐磨管:免剝超耐磨、耐天候UHMWPE可取代塑料護套，防護高效,裝配簡便。
溫度范圍：-40C至+100C(-40F至+212F) -40C至+121C(-40F至+250F)

立即咨詢

LT SA5992

超級大力神 EXCEEDS ISO18752-BC/CC/DC

內膠層：丁睛或氯丁合成橡膠,適用于可生物降解的液壓油
增強層：兩層鋼絲編織(1/4”-5/16"),脈沖>50萬次
              四層鋼絲纏繞(3/8"-11/4"),脈沖>100萬次
              六層鋼絲纏繞(11/2"-2"),脈沖>100萬次
外膠層：標準管:耐磨、耐天候合成橡膠;
              耐磨管:高耐磨、耐天候合成橡膠;
              超耐磨管:超耐磨、耐天候UHMWPE，可取代塑料護套，防護高效，裝配簡便。
溫度范圍：-40°C至+100C(-40F至+212F)-40C至+121C(-40F至+250F)...

立即咨詢

LT SA5993

超級大力神 EXCEEDS ISO18752 DC

內膠層：丁睛或氯丁合成橡膠，適用于可生物降解的液壓油
增強層：四層鋼絲纏繞（1/4"?1 "），脈沖≥100萬，六層鋼絲纏繞（1 1/4"?2"），脈沖≥100萬次
外膠層：標準管:耐磨、耐天候合成橡膠
耐磨管:高耐磨、耐天候合成橡膠超耐磨管:
超耐磨耐天候UHMWPE.可取代塑料護套,防護高效,裝配簡便。
溫度范圍：-40C至+121C(-40F至+250F)

立即咨詢

LT599

ISO18752-CC 大力神鋼絲纏繞液壓軟管

內膠層：丁腈合成橡膠
增強層：四層或六層纏繞的高強度鋼絲,80萬次脈沖循環條件下測試無泄漏。
外膠層：免剝耐磨、耐天候合成橡膠
溫度范圍：-40°C 至 +121°C (-40°F 至 +250°F) ；-55°C 至 +100°C (-67°F 至 +212°F)

立即咨詢
